产品列表







加热器外径 mm	配置金属管规格 mm	可制成长度范围 mm	功率设计范围kw/m
			水	导热油
φ31	φ38×3	300 - 1500	4.5-5.5	3.5-4
φ44	φ51×3	300 - 2000	6-7	4-5
φ49	φ57×3.5	300 - 2500	7-8	5-6
φ62	φ70×3.5	500 - 3000	8.5-9.5	6.5-7.5
φ67(φ68)	φ76×4(φ76×3.5)	500 - 3500	9.5-10.5	7-8
φ108	φ121×5	1000 - 6000	15-17	12-13

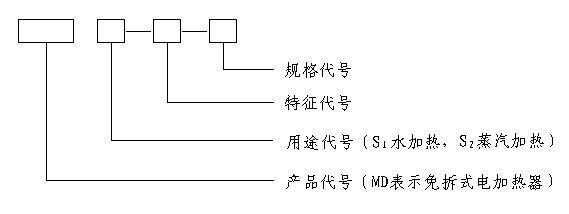

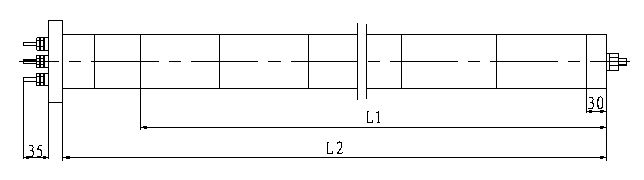

型号	L1 有效 发热 mm	L2 元件 总长 mm	电压 （380V） 功率 （kw）	型号	L1 有效 发热 mm	L2 元件 总长 mm	电压 （380V） 功率 （kw）	元件 外径 mm	元件 重量 kg/m
MDS1-51-5	750	850	5	MDS2-51-5	800	900	5	Φ44	2.6
MDS1-51-8	1200	1300	8	MDS2-51-8	1300	1400	8
MDS1-51-10	1500	1600	10	MDS2-51-10	1600	1700	10
MDS1-51-12	1800	1900	12	MDS2-51-12	1950	2050	12
MDS1-57-8	1050	1150	8	MDS2-57-8	1150	1280	8	Φ49	3
MDS1-57-10	1300	1400	10	MDS2-57-10	1450	1580	10
MDS1-57-12	1550	1650	12	MDS2-57-12	1750	1880	12
MDS1-57-15	1950	2050	15	MDS2-57-15	2150	2280	15
MDS1-70-10	1100	1250	10	MDS2-70-10	1200	1380	10	Φ62	5
MDS1-70-15	1600	1750	15	MDS2-70-15	1750	1930	15
MDS1-70-20	2150	2300	20	MDS2-70-20	2350	2530	20
MDS1-70-25	2650	2800	25	MDS2-70-25	2950	3130	25
MDS1-76-10	1000	1150	10	MDS2-76-10	1100	1300	10	Φ67 或 Φ68	6
MDS1-76-15	1450	1600	15	MDS2-76-15	1600	1800	15
MDS1-76-20	1950	2100	20	MDS2-76-20	2150	2350	20
MDS1-76-25	2450	2600	25	MDS2-76-25	2700	2900	25
MDS1-76-30	2950	3100	30	MDS2-76-30	3200	3400	30



六、技术指标

1. 额定功率偏差：﹢5% ~﹣10%

2. 绝缘耐压强度：2000V/1min

3. 热态绝缘电阻：≥2MΩ

4. 正常使用寿命：不短于一年（断续工作条件下）

七、使用须知

1. 工作电压不应大于额定值的1.05倍。

2. 加热器外径与金属管内径（名义尺寸）的间隙应小于1.5mm，以能插入为宜，间隙过大会影响导热而缩短使用寿命。

3. 先清除管内垃圾。加热器插入时，用力不要过猛，以免损坏瓷件。

4. 加热器受潮后会降低绝缘性能，但待通电干燥数秒钟后即可恢复。

5. 用户自行修理加热器时，应按生产厂提供的数据要求进行，不要随意改变而影响正常使用。
